自動化設備抗干擾具體措施

交流感性負載（接觸器、電機、電磁閥）通斷時，產生很高感應電動勢和高次諧波，時間短、能量高，容易干擾電子器件，嚴重時可導致器件擊穿，可以采取以下措施，續流或者消耗能量保證系統可靠運行。

感性負載干擾抑制方法

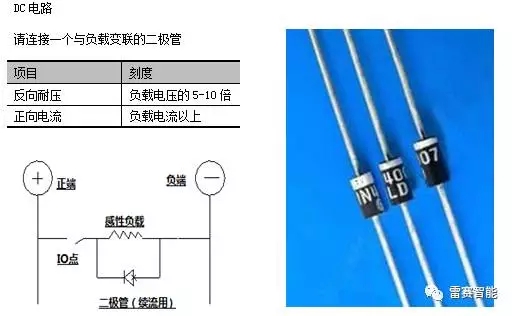

直流線圈：并續流二極管（IN4007）

IN4007參數規格：

最大輸入反向峰值電壓：1000V

最大輸入反向平均電壓：700V

額定輸出電流：1A

功率：2.5W

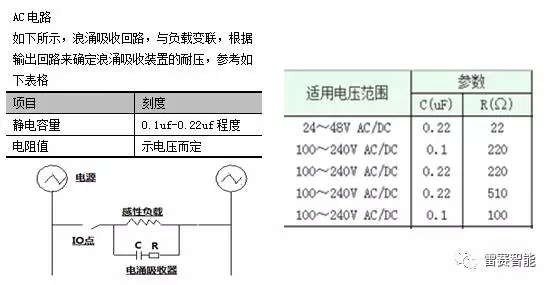

交流線圈（AC）：（阻容電路）并電阻和電容

過電壓抑制器

有效地抑制接通和分?jǐn)喔行载?fù)載時引起的瞬間高壓和高次諧波，從而保證控制系統可靠。

電源濾波器原理介紹及正確安裝方法

濾波器作用

降低產品對電網的騷擾電壓發射，同時提高抗擾度，阻擋電網不干凈電源對設備的影響。

濾波器組成

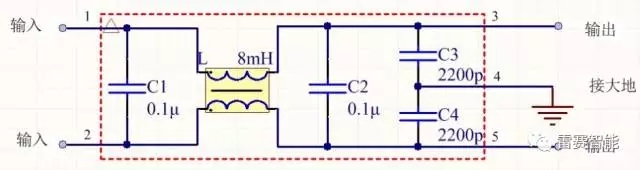

該五端器件有兩個輸入端、兩個輸出端和一個接地端，使用時外殼應接通大地。

L抑制共模干擾，對差模干擾不起作用

C1、C2為差模電容（X電容）

C3、C4為共模電容（Y電容）

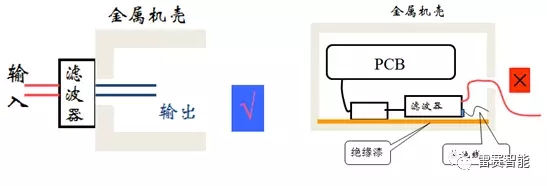

正確安裝方法

接地是抑制電磁干擾、提高電子設備EMC性能的重要手段之一。正確的接地既能提高產品抑制電磁干擾的能力，又能減少產品對外的EMI發射。

接地的含義

電子設備的“地”通常有兩種含義：一種是“大地”（安全地），另一種是“系統基準地”（信號地）。接地就是指在系統與某個電位基準面之間建立低阻的導電通路。“接大地”就是以地球的電位為基準，并以大地作為零電位，把電子設備的金屬外殼、電路基準點與大地相連接。

接地的目的

A、安全考慮，即保護接地（設備外殼接地）

B、為信號電壓提供一個穩定的零電位參考點（信號地或系統地），提高設備電路系統工作的穩定性。

C、靜電泄放。

出于以上3點設備外殼可靠接地非常有必要（包括安全地和信號地），現實中設備現場接地問題容易被忽略。以下對安全地和設備各信號地如何處理作論述。

安全地處理

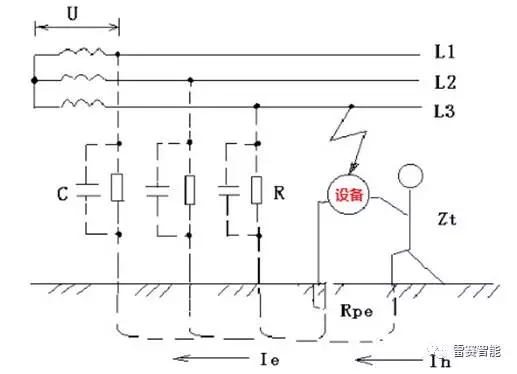

保護接地示意圖

設備外殼保護接地的重要性-保護接地原理分析

依據上述示意圖則對地電壓：

U----電網相電壓

Zt----人體阻抗（若忽略人體容抗與感抗的影響，則可直接用人體電阻代替）

Z----電網每相對地絕緣阻抗

電網對地絕緣阻抗Z由電網對地分布電容C和對地絕緣電阻R組成，并可看作二者的并聯

式中：

R-電網每相對地的絕緣電阻

C-電網每相對地的分布電容

結論：

（1）當每相絕緣電阻R>=0.05兆歐并且每相分布電容C<=0.1uf時，人體的接觸電壓低于24v，但當電網分布電容較大時，或電網對地絕緣電阻顯著下降時，人體的接觸電壓就會上升到危險的程度。

（2）在有保護接地線情況下（接地電阻≤4歐姆），假設人體電阻1000歐姆，等同于并聯后的電阻大約3.98歐姆，即電流幾乎全部經過接地電阻流入大地，而不從人體流過電流。

（3）以下描述了如何通過測量判別接地是否合格。

如表格所示，接地電阻應符合以下條件，您可以使用地阻測試儀進行測量：

保護接地應用范圍

保護接地的適用于不接地的電網。在這種電網中，無論環境如何，凡由于絕緣破壞或其他原因而可能呈現危險電壓的金屬部分，除另有規定外，都應采取保護接地措施，主要包括：

（1）電機、變壓器、開關設備、照明器具及其它電氣設備的金屬外殼、底座及與其相連的傳動裝置；

（2）戶內外配電裝置的金屬構架或鋼筋混凝土構架，以及靠近帶電部分的金屬遮攔或圍欄；

（3）配電屏、控制臺、保護屏及配電柜（箱）的金屬框架或外殼；

（4）電纜接頭盒的金屬外殼、電纜的金屬外皮和配線的鋼管。

設備各部件間信號地處理

單點接地是整個系統中，只有一個物理點被定義為接地參考點，其他各個需要接地的點都連接到這一點上。

對于接地的一般選取原則如下：

（1）低頻電路（<1mhz），建議采用單點接地；

（2）高頻電路（10MHZ），建議采用多點接地；

（3）高低頻混合電路，混合接地。

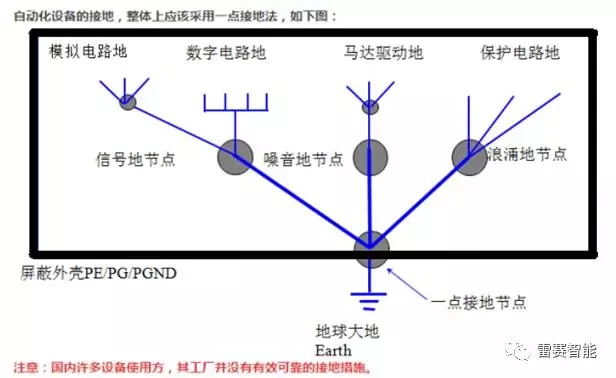

自動化設備數字和模擬信號、馬達，變頻器等一般采用單點接大地，如下圖所示
