基本型LC1000系列

性能強

信息化、集成化

省空間、省時間、省成本

LC1000系列智能產線控制器，小體積，高性能，強運控，內置UPS掉電保護功能，低功率無風扇設計， LCD提升調試維護的易用性，高速8DI+8DO完成飛拍飛剪及鎖存功能，帶軸能力強，總線周期短，輕松實現各種運動控制，助力智能“智造”業降本增效、轉型升級。

■ 核心優勢

性能強

1. CPU四核2.0GHz

2. 高達128軸

3. 最快執行效率1ns

4. 250us周期有效精度提升30%

信息化

1. OPC UA直連IT信息系統

2. EtherNet/IP標準化組網

3. 高級語言API/Web可視化

4. ModBus/Socket通信

集成化

1. 集成豐富的硬件接口

2. 集成豐富的運控功能：

? 6軸直線/3軸圓弧前瞻插補

? 機器人正逆解運動學變換

? 電子輪/CNC/軸組

? 高速位置鎖存/飛拍

省空間

1. 小巧機身，有助于控制柜的小型化

2. 兩種安裝方式：卡導軌安裝、背面掛耳固定安裝

省時間

1. 編程軟件LeadSys易用易調試，節省編程時間

2. 集成行業工藝算法，縮短設備開發時間

3. LCD診斷顯示，減少調試和運行維護時間

4. EtherCAT冗余環網、星型網，減少非計劃性的故障停機時間

省成本

1. 集成多種通信接口，節省外配通信模塊

2. 集成高速IO，節省IO模塊

3. 內置UPS，減少外配UPS成本

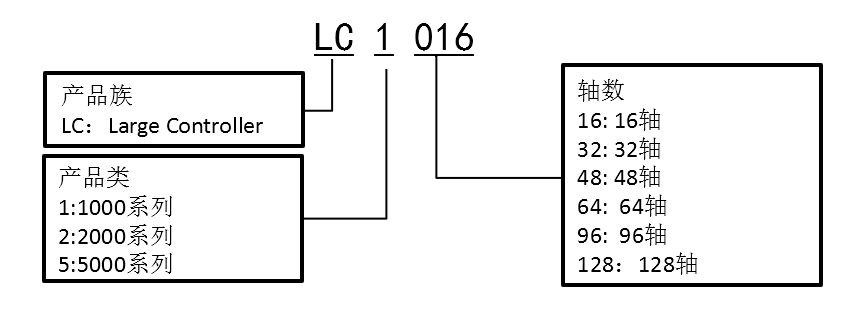

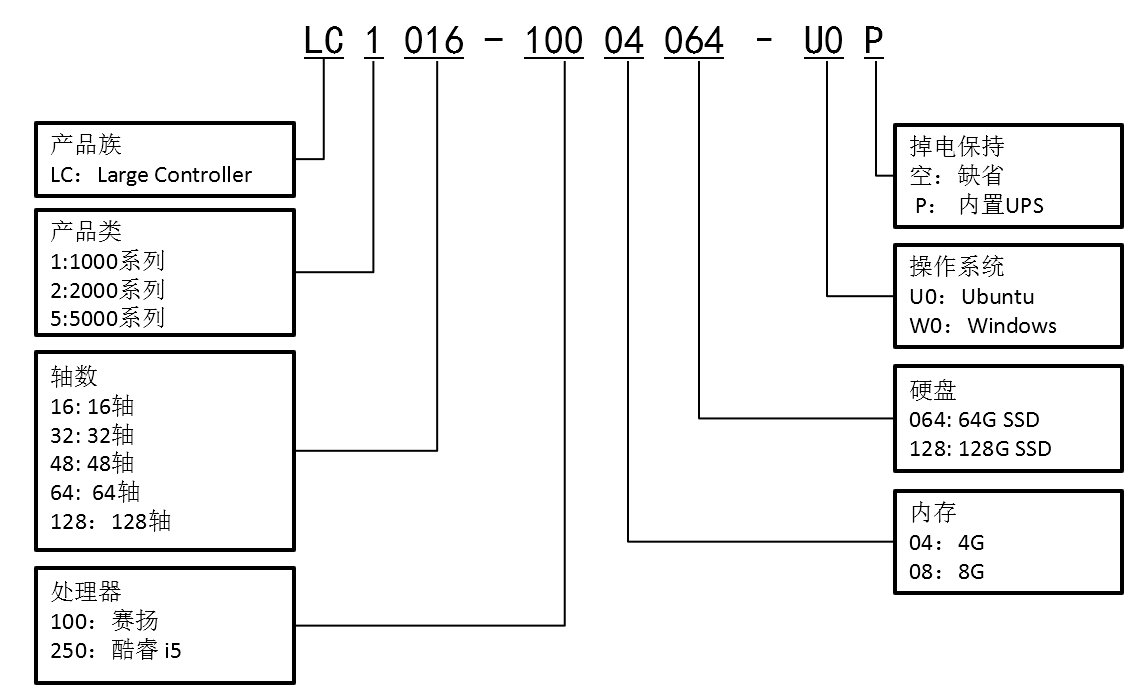

■ 產品選型

系列	產品名稱	產品型號	差異性功能	基本功能描述
LC1000	LC1016	LC1016-10004128-U0P	16軸，單路EtherCAT，3路EtherNet	2路RS485， 1路RS232， 8入8出200Khz高速IO，內置5MB掉電保持， 2個USB 接口(Type A), LCD顯示屏
	LC1032	LC1032-10004128-U0P	32軸，單路EtherCAT，3路EtherNet
	LC1048	LC1048-10004128-U0P	48軸，雙路EtherCAT，雙路EtherNet

型號		LC1016	LC1032	LC1048
規格
基本功能	運動軸數	16軸	32軸	48軸
	處理器	Intel 4核 2.0GHZ
	操作系統	Linux
	編程軟件	Leadsys Studio V2.0以上
	編程語言	ST,LD,CFC,SFC,FBD,IL
	防護等級	IP20
輸入電源	輸入電壓	DC24V(-15%-20%)
	最大輸入電流	5A
	短路保護	是
	防反接保護	是
存儲器	用戶程序存儲空間	128MB
	用戶數據存儲容量	128MB
	掉電保持空間	5MB（內置）
	內存容量	4G，DDR4
	硬盤容量	128G SSD
I/O	DI	8路高速，200KHz，4路編碼器計數，源型/漏型輸入（單端）
	DO	4路高速，200Kz，4路PWM輸出，NPN輸出
	本地拓展模塊數量	不支持
	EtherCAT從站數量	128
通訊配置	RS232/RS485	*RS2321,RS4852（每路最大支持31從站），隔離*
	以太網	3		2
	EtherCAT	1		2
	USB	*USB3.02**
運動控制	最大同步抖動	30us
	運控能力	1ms周期48軸同步

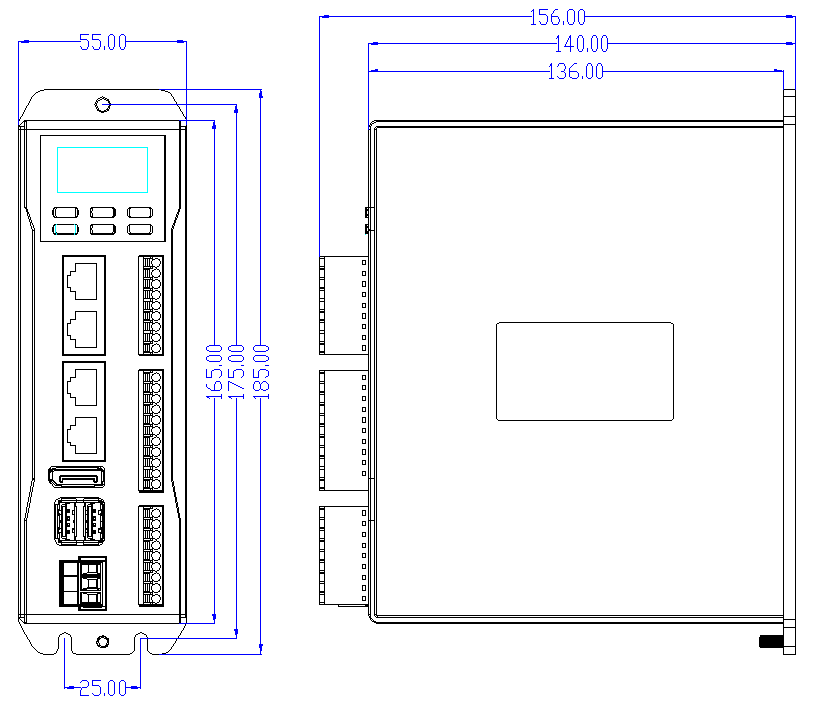

尺寸及重量	*尺寸（寬深高）*	*55140165mm*
	重量	<1Kg
濕度	工作溫度	-5~55° C
	儲存環境	-25~70° C
其他	散熱	自然冷卻
	功率	15W
