CL3C系列EtherCAT總線

支持COE(CiA402協議)
支持CSP、PP、PV、HM控制模式
兼容市面上絕大部分EtherCAT主站
閉環控制，高速運行不丟步
更高性價比

CL3C系列是雷賽自主研發的經濟型高速總線閉環步進驅動產品。它支持COE (CANopen over EtherCAT)協議，符合CiA402標準，總線傳輸速率可達100Mb/s，且支持CSP、PP、PV、HM控制模式，可實現閉環步進系統的實時控制與數據傳輸。對于多軸閉環控制網絡，采用高效、穩定、成熟的EtherCAT工業總線方案能夠給客戶帶來空間、成本及系統復雜度的顯著優化。

產品特點

l 支持COE（CiA402協議）

l 兼容市面上絕大部分EtherCAT主站

l 閉環控制、高速運行不丟步

l 低速應用場合取代伺服，降低60%以上成本

l 6路數字量輸入，可接原點、限位等輸入信號

l 2路數字量輸出，可接報警、抱閘等輸出信號

l 可適配20、28、35、42、57、60機座電機

l 供電電壓范圍24-48Vdc，最大輸出電流3A/7A

典型應用

CL3C系列可廣泛應用在各種自動化場景中，如鋰電、光伏、3C及其非標自動化、半導體、物流、激光、舞臺設備等。

型號	相數	輸出電流	供電電壓	輸入信號	輸出信號	適配電機	外形尺寸
CL3C-EC503	2	0.3-3.0A	DC 24-50V	6路數字量輸入	2路數字量輸出	20/28/35/42機座	1189034mm
CL3C-EC507	2	3.0-7.0A	DC 24-50V	6路數字量輸入	2路數字量輸出	57/60機座	1189034mm

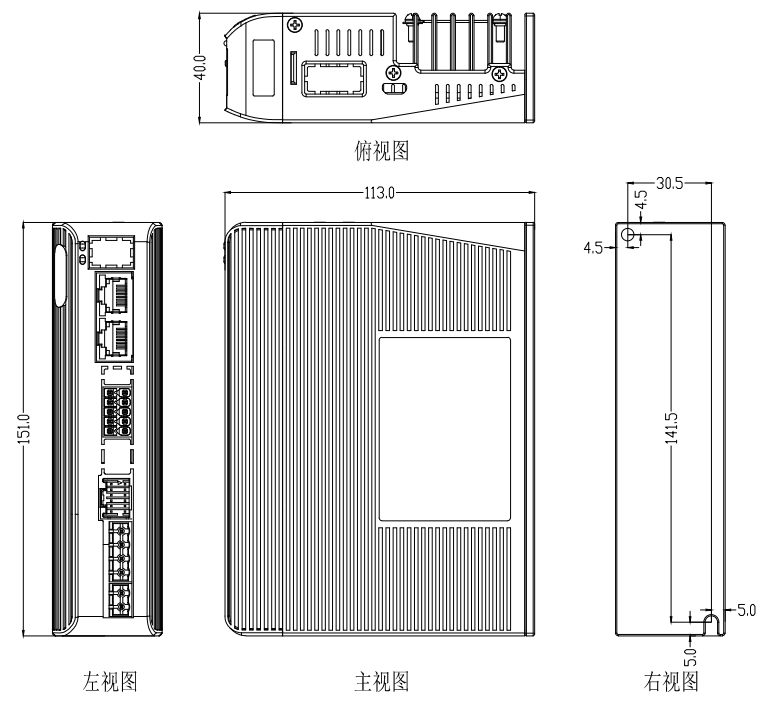

CL3C-EC808AC	2	1.0-8.0A	AC 20-80V DC 30-110V	5路數字量輸入	2路數字量輸出	86機座	15111340mm
