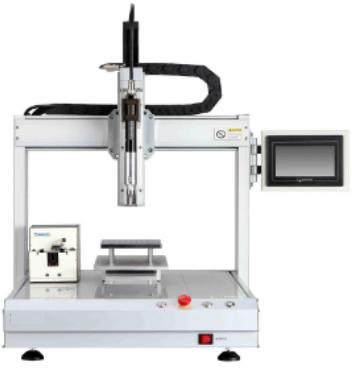

設備圖片
設備的電氣組成
1）電氣部分主要有：控制器系統、人機界面、電氣按鈕、電批、螺絲供料器、電機及驅動器。
2）控制系統有恒控、眾為興等品牌的三軸、五軸控制器。鎖螺絲用的電批主要是奇力速、小力士、速動等品牌。
3）傳動機構： XY軸通常有同步帶模組或絲杠模組。而大多數桌面式螺絲機用的是同步帶模組。
2.3設備的工藝要求

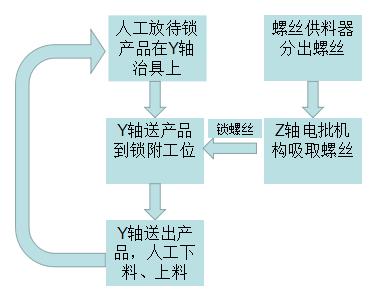

設備運行的基本流程如下：
通常桌面式鎖螺絲配有示教器，可以通過示教器調整鎖螺絲位置、編輯相關參數等。設備要求速度快，效率高，故障率低，穩定性好，使用方便等。
雷賽驅動電機方案
X Y軸：CL57+57CME23
Z軸：CL57+57CME23-BZ
供電電源：36~48VDC
驅動器
電機
細分
配件
X軸
CL57
57CME23
1600
編碼器延長線，串口通信線（選配）
Y軸
CL57
57CME23
1600
Z軸
CL57
57CME23-BZ
1600
|

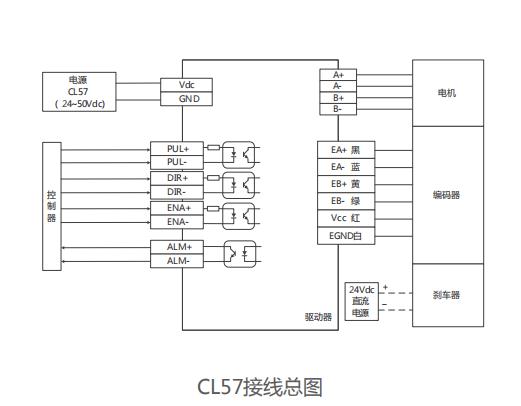

XY軸電機 |
Z軸電機 |
驅動器接口 |
|
|
繞組線 |
黑 |
黑 |
A+ |
|
紅 |
綠 |
A- |
|
|
黃 |
紅 |
B+ |
|
|
綠 |
藍 |
B- |
|
|
編碼器延長線 |
黃 |
黃 |
EB+ |
|
綠 |
綠 |
EB- |
|
|
黑 |
黑 |
EA+ |
|
|
藍 |
藍 |
EA- |
|
|
紅 |
紅 |
VCC |
|
|
白 |
白 |
GND |
|
|
剎車線 |
|
紅-正 |
|
|
黑-負 |
|||
