型號

PM-E0200-S

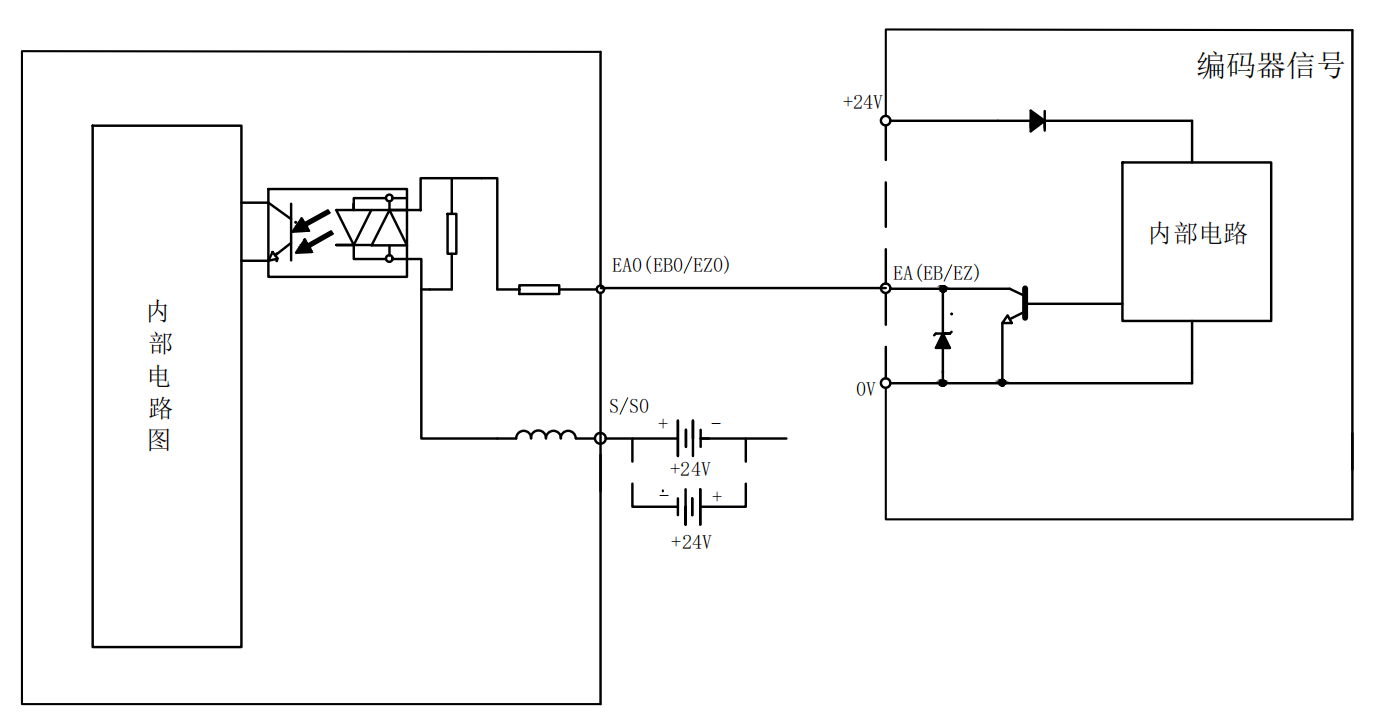

編碼器計數輸入端口

編碼器輸入端子排

拔插式接線端子，間距3.5mm，黑橙色

編碼器組數

2組(EA+EB+EZ)

輸入類型

單端ABZ（乘以×1/2/4），脈沖+方向輸入，或者上下脈沖輸入(單端)

輸入電壓范圍

21~27VDC

指示燈

有

脈沖頻率范圍

單相500KHz(4倍頻2MHz)

最大電流

400mA

高速輸入端口

IO端子排

拔插式接線端子，間距3.5mm，黑橙色

輸入通道數

2路

指示燈

有

輸入類型

漏型或源型（NPN/PNP）

輸入電壓

21~27VDC

額定輸入電壓

24VDC

最大連續電壓

30VDC

浪涌

35VDC，500ms

導通電流

3.5mA/19V以上

關斷電流

1.5mA/5V以下

光隔離

500VAC，1Minute

輸入類型

NPN/PNP

頻率

200K

隔離組數

1組

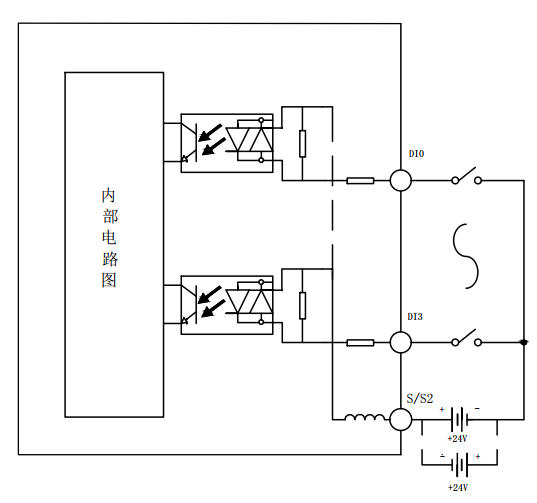

DI（普通輸入）

輸入通道數

2路

輸入控制

控制電源DC24V,隔離控制

單點輸入電壓/電流

24V(-15%~+20%),5mA

OFF-ON狀態

高于DC15V，電流3mA以上

ON-OFF狀態

低于DC5V，電流1mA以下

輸入頻率

1K

輸入類型

漏型或源型（NPN/PNP）

輸入阻抗（最大值）

4.7KΩ

指示燈

有

輸入保護

光電耦合隔離、抗干擾濾波

輸出ON/OFF響應時間

20us/50us

公共端

與另外2路高速輸入共用公共端

功能

數字量信號輸入檢測功能；映射功能

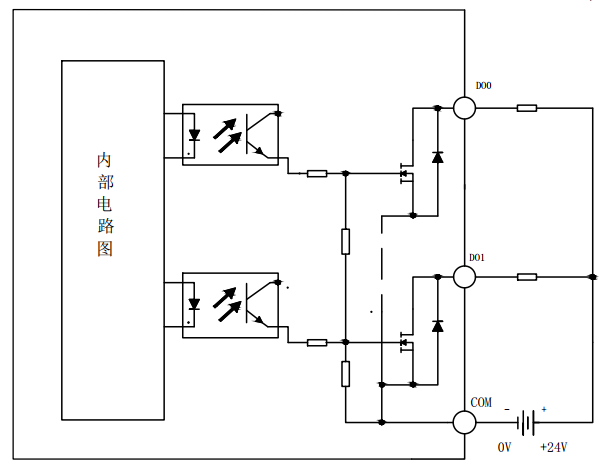

高速輸出端口

IO端子排

拔插式接線端子，間距3.5mm，黑橙色

輸出通道數

2路

指示燈

有

輸出類型

漏型（NPN）

負載電壓

5~24VDC

輸出電流

300mA/通道

漏電流

最大8uA/通道

浪涌電流

2A，100ms

光隔離

500VAC，1Minute

頻率

200K

隔離組數

1組
